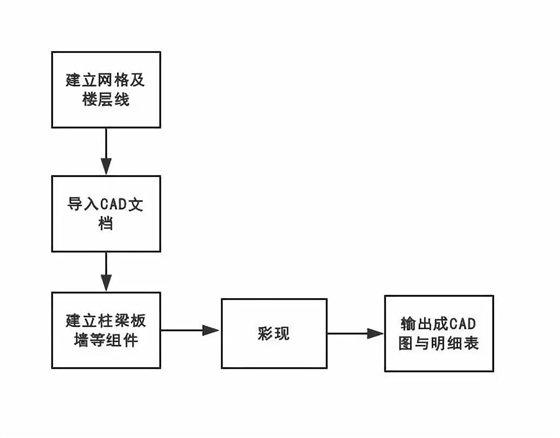

BIM建模過程

1.建立網絡及樓層線

建筑師繪制建筑設計圖、施工圖時，網絡以及樓層為其重要的依據，放樣、柱位判斷皆須依賴網格才能讓現場施作人員找到地基上的正確位置。

樓層線則為表達樓層高度的依據，同時也描述了梁位置、墻高度以及樓板位置，建筑師的設計大多將樓板與梁設計在樓層線以下，而墻則位于梁或樓板的下方。

如果沒有樓層線，現場施工人員對于梁的位置、樓板位置以及墻高度的判斷會很困難。

2.導入CAD文檔

將CAD文件導入軟件可方便下一步驟建立柱梁板墻時，可直接點選圖面或按圖繪制。導入CAD時應注意單位以及網格線是否與CAD圖相符。

3.建立柱梁板

將柱、梁、板、墻等構件依圖面放置到模型上，依構件的不同類型選取相符的形式進行繪制工作。

4.彩現
